Ein Ventilator nutzt die gezielte Bewegung von Luft, um Räume zu belüften, für angenehme Kühlung zu sorgen oder industrielle Prozesse zu unterstützen. Durch den Einsatz mechanischer und elektrischer Komponenten wandelt er elektrische Energie in eine gerichtete Luftströmung um. Im folgenden Artikel erfahren Sie, welche Bauteile entscheidend sind, wie ein Ventilator im Detail funktioniert und in welchen Bereichen sich verschiedene Typen bewähren.

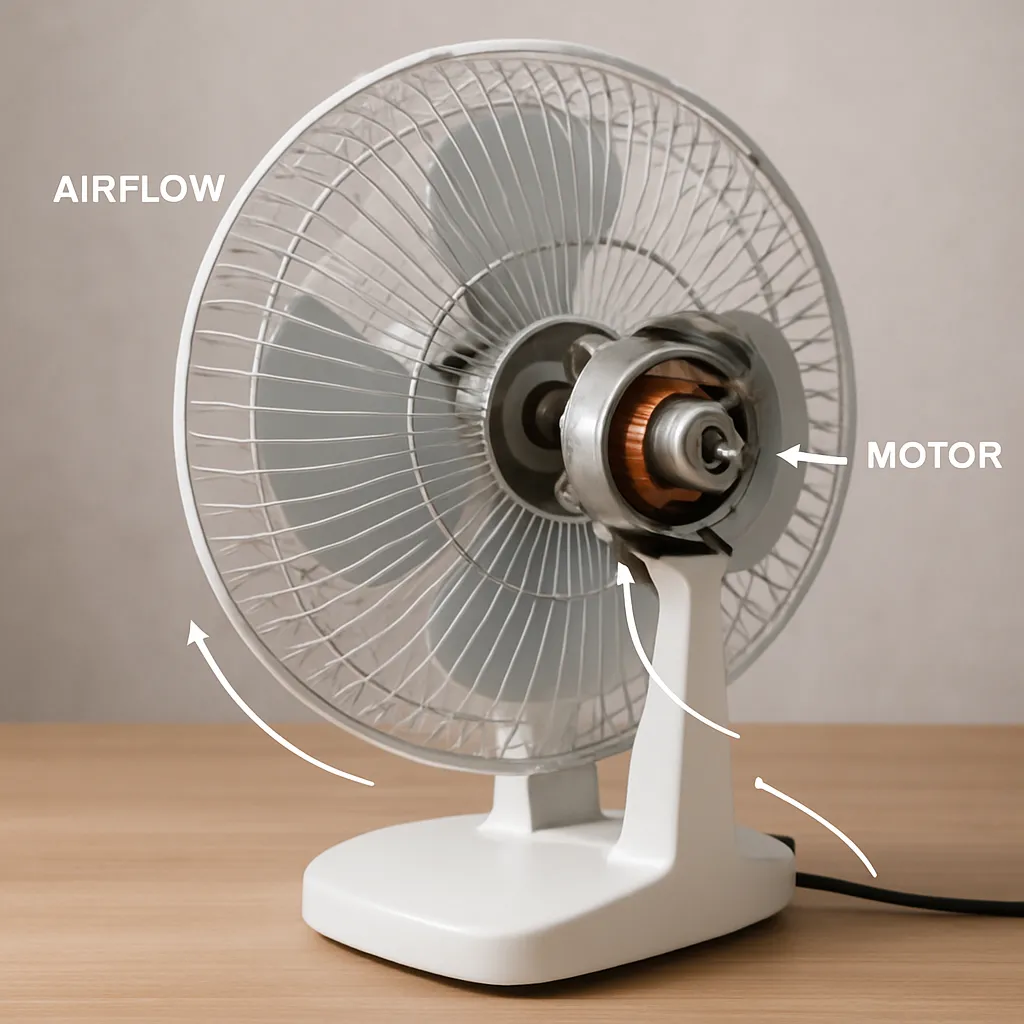

Aufbau und wesentliche Komponenten
Grundsätzlich besteht jeder Ventilator aus mehreren Kernelementen, die gemeinsam die gewünschte Luftbewegung erzeugen:
- Motor: Er liefert die notwendige Antriebskraft.
- Rotorblätter oder Propeller: Sie übertragen die Drehbewegung in einen Luftstrom.
- Gehäuse und Lager: Sie schützen die beweglichen Teile und sorgen für einen stabilen Lauf.
- Bedieneinheit und Steuerung: Ermöglicht die Anpassung von Drehzahl und Modus.
Durch die Kombination dieser Elemente wird elektrische Energie in kinetische Energie umgewandelt.
Der Motor als Antriebseinheit
Im Herzen jedes Ventilators befindet sich der Motor. Er kann als Wechselstrommotor (AC) oder Gleichstrommotor (DC) ausgelegt sein. Moderne Geräte setzen zunehmend auf Effizienz-optimierte bürstenlose Gleichstrommotoren (BLDC), da sie:
- Weniger elektrische Verluste haben,
- Geringere Betriebstemperaturen erreichen,
- Längere Lebensdauer bieten.
Der Motor treibt über eine Welle den Rotor oder Propeller an. Die genaue Ausführung des Motors beeinflusst den Energieverbrauch und die Lautstärke maßgeblich.
Rotor und Propeller: Luftstromerzeugung
Die Form und Neigung der Flügel bestimmen, wie effektiv ein Ventilator Luft ansaugt und ausstößt. Ein stärker geneigtes Flügelprofil erzeugt einen höheren Druck, was sich in einem kräftigeren Luftstrom äußert. Wichtige Merkmale sind:
- Anzahl und Länge der Flügel
- Gewünschter Förderstrom (m³/h)
- Lärmpegel und Vibration
Ein ausgewogenes Design minimiert Turbulenzen und sorgt für eine gleichmäßige Strömung.
Funktionsprinzip: Luftbewegung und Druckerzeugung
Die zentrale Aufgabe eines Ventilators besteht darin, mittels rotierender Flügel einen Luftstrom aufzubauen. Dabei gilt das Bernoulli-Prinzip: Durch die Beschleunigung der Luft entsteht an den Flügelspitzen ein Unterdruck, der Umgebungsluft ansaugt. Gleichzeitig wird die Luft in die gewünschte Richtung gedrückt, wodurch ein kontinuierlicher Kreislauf entsteht.
Druckverhältnis und Strömungsgeschwindigkeit
Ein Ventilator erzeugt ein bestimmtes Verhältnis zwischen statischem und dynamischem Druck:
- Statischer Druck: Für das Überwinden von Widerständen in Kanalsystemen.
- Dynamischer Druck: Hingabe als Bewegungsenergie im offenen Raum.
Je nach Einsatzzweck wird das Verhältnis sinnvoll dimensioniert. Rohrlüfter benötigen beispielsweise mehr statischen Druck, während Tischventilatoren auf eine hohe Strömungsgeschwindigkeit abzielen.
Arten von Ventilatoren und typische Einsatzgebiete
Ventilatoren unterscheiden sich nicht nur in Leistung und Größe, sondern auch im Strömungsprinzip:
- Axialventilatoren: Luft strömt parallel zur Rotationsachse; häufig in Computern oder Klimaanlagen.
- Radialventilatoren (oder Radialgebläse): Luft wird radial nach außen beschleunigt; ideal für hohe statische Drücke in Lüftungskanälen.
- Diagonalventilatoren: Kombination aus axialer und radialer Strömungsrichtung; bringen einen Kompromiss zwischen Förderleistung und Druckaufbau.
- Mischtyp-Ventilatoren: Speziell entwickelte Modelle für Sonderanwendungen, z. B. im Maschinenbau.
Die Wahl des richtigen Typs beeinflusst maßgeblich die Effizienz und den Geräuschpegel.
Effizienzsteigerung und Energieverbrauch
Unter dem Gesichtspunkt nachhaltiger Technik rückt der Energieverbrauch immer stärker in den Fokus. Folgende Faktoren spielen eine Rolle:
- Motorwirkungsgrad: Moderne BLDC-Motoren erreichen Wirkungsgrade über 80 %.
- Strömungsoptimierte Flügelformen: Reduzieren Verlustleistungswärme.
- Variable Drehzahlregelung: Anpassung an den tatsächlichen Bedarf senkt den Stromverbrauch.
Bei hoher Auslastung kann der Einsatz von Frequenzumrichtern den Gesamtwirkungsgrad weiter verbessern. Eine intelligente Steuerung gewährleistet zudem, dass der Ventilator nur bei Bedarf mit voller Leistung läuft.
Wartung, Sicherheit und Praxistipps
Eine regelmäßige Wartung verlängert die Lebensdauer und bewahrt die Leistungsfähigkeit:
- Reinigung der Rotorblätter von Staub und Schmutz, um Störungen zu vermeiden.
- Kontrolle der Lager auf Abnutzung und Schmierung.
- Sichtprüfung der Anschlüsse und Kabel, um Kurzschlüsse auszuschließen.
Bei der Installation sollten Sicherheitsabstände eingehalten werden, um Verletzungen und Beschädigungen zu vermeiden. Ein verschleißfreier Lauf und eine stabile Befestigung tragen wesentlich zur Betriebssicherheit bei.
