Eine Wärmepumpe ist eine innovative Technologie, die Umweltwärme aus der Luft, dem Erdreich oder dem Grundwasser nutzt, um Gebäude zu heizen oder zu kühlen. Durch das Prinzip der Wärmepumpentechnik lässt sich wertvolle Energie effizient umwandeln und erneuerbare Ressourcen optimal einsetzen. Dieser Artikel beleuchtet die Funktionsweise, verschiedene Typen, Installationserfordernisse sowie wirtschaftliche und ökologische Aspekte von Wärmepumpen.
Grundlagen des Betriebs
Das Herzstück jeder Wärmepumpe ist ein geschlossener thermodynamischer Kreislauf, der auf dem klassischen Kompressionsprozess basiert. Dabei wird ein Kältemittel in mehreren Schritten verdampft, komprimiert, kondensiert und anschließend entspannt. Durch den ständigen Phasenwechsel des Mediums wird Wärme von einer niedrigeren auf eine höhere Temperaturniveaustufe transportiert.
Thermodynamischer Kreislauf
Der Kreislauf gliedert sich in vier Hauptprozesse:
- Verdampfung: Das flüssige Kältemittel nimmt in einem Verdampfer Umgebungswärme auf und geht in den gasförmigen Zustand über.
- Kompression: Ein Kompressor erhöht Druck und Temperatur des nun gasförmigen Kältemittels.
- Kondensation: Im Kondensator gibt das erhitzte Gas Wärme an das Heizsystem ab und verflüssigt sich.
- Expansion: Ein Expansionsventil reduziert Druck und Temperatur des Kältemittels, bevor der Kreislauf erneut beginnt.
Technische Komponenten
Wesentliche Elemente einer Wärmepumpe sind:
- Verdampfer: Überträgt Umgebungswärme auf das Kältemittel.
- Kompressor: Steigert Druck und Temperatur des Kältemittels.
- Kondensator: Gibt Wärme an den Heizkreislauf ab.
- Expansionsventil: Sorgt für Entspannung zwischen Kondensator und Verdampfer.
- Steuerungseinheit: Optimiert Betriebspunkt und Energieeffizienz.
- Pumpen und Ventilatoren: Unterstützen den Transport von Wasser und Luft.
Arten von Wärmepumpen
Je nach Wärmequelle und Anwendungsbereich unterscheidet man drei Haupttypen:

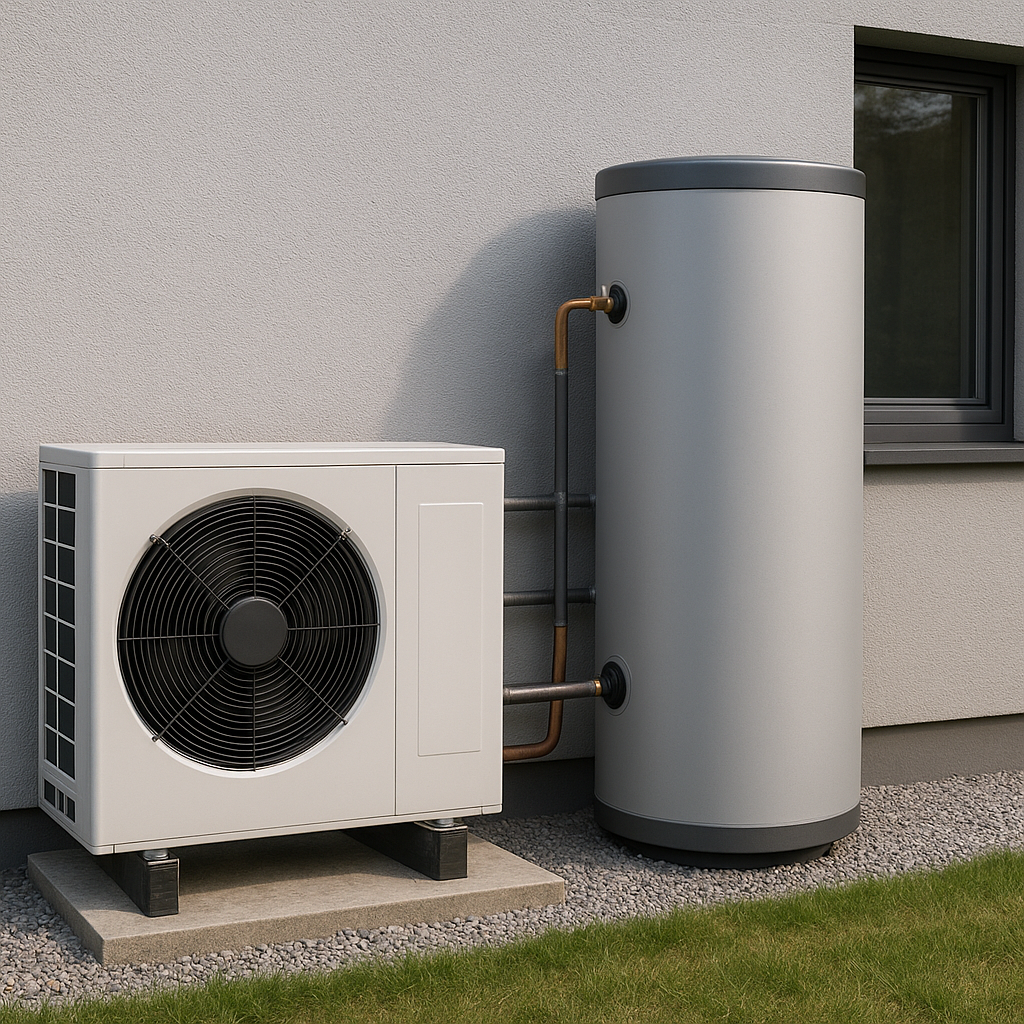

- Luft-Wasser-Wärmepumpe: Entzieht der Außenluft Energie. Besonders flexibel und einfach zu installieren.
- Erdwärmepumpe (Sole-Wasser): Nutzt Erdwärmesonden oder Erdreichkollektoren und bietet konstante Temperaturbedingungen.
- Wasser-Wasser-Wärmepumpe: Fördert Wärme aus Grundwasser; erfordert wasserrechtliche Genehmigungen.
Luft-Wasser-Systeme
Diese Variante ist in Neubauten und Bestandsgebäuden beliebt. Ein außen aufgestelltes Modul nimmt Luft auf, die über einen Verdampfer leitet, um Wärme zu gewinnen. Nachteile können Geräuschemission und Effizienzverluste bei sehr niedrigen Außentemperaturen sein.
Erdwärmesonden und Kollektoren
Sonden bohren vertikale Bohrungen ins Erdreich, während Kollektoren horizontal installiert werden. Die Bodentemperatur bleibt das ganze Jahr relativ konstant, was zu hohen Jahresarbeitszahlen führt. Allerdings sind Baukosten und Terrainbedingungen zu beachten.
Grundwasser-Varianten
Bei ausreichend hoher Grundwasserqualität und -menge bieten Wasser-Wasser-Wärmepumpen hohen Wirkungsgrad. Die Installation ist komplexer, da Brunnen gegraben und genehmigt werden müssen. Ebenso sind Korrosionsschutz und Filterung zu gewährleisten.
Planung und Installation
Die dauerhafte Effizienz und Wirtschaftlichkeit einer Wärmepumpe hängt entscheidend von einer fachgerechten Auslegung und Installation ab. Folgende Schritte sind essenziell:
- Wärmebedarfsanalyse: Ermittlung des Heizwärme- und Kühlbedarfs pro Quadratmeter.
- Standortbewertung: Bodenbeschaffenheit, verfügbare Außenfläche und Grundwasserbestände.
- Anlagenauslegung: Dimensionierung von Wärmepumpe, Pufferspeicher und Heizflächen.
- Hydraulischer Abgleich: Sichert optimale Verteilung im Heizkreis.
- Systemintegration: Einbindung in Bestandsheizungen oder Kombination mit Solarthermie und Photovoltaik.
Hydraulische Anbindung
Ein hydraulischer Abgleich stellt sicher, dass Warmwasser- und Fußbodenheizungsleitungen genau die benötigte Vorlauftemperatur erhalten. Dies maximiert den COP-Wert und senkt den Stromverbrauch für den Kompressor.
Schall- und Umweltauflagen
Gerade Luft-Wärmepumpen erzeugen Betriebsgeräusche, die lokal geregelt sind. Installationsabstände zu Nachbargrenzen und Schallschutzmaßnahmen sind zu beachten. Erdwärmesonden erfordern teilweise Rodungs- oder Baustoppregelungen.
Wirtschaftliche und ökologische Aspekte
Wärmepumpen zeichnen sich durch hohe Energieeffizienz und geringe CO₂-Emissionen aus. Ihr Wirkungsgrad wird durch die Leistungszahl (COP, Coefficient of Performance) angegeben. Ein COP von 4 bedeutet, dass aus einer kWh elektrischer Antriebsenergie vier kWh Wärme resultieren.
- Förderprogramme: Staatliche Zuschüsse reduzieren Investitionskosten deutlich.
- Strommix: Je grüner der genutzte Strom, desto umweltfreundlicher der Betrieb.
- Langfristige Einsparungen: Geringere Betriebskosten im Vergleich zu Öl- oder Gasheizungen.
- Lebensdauer: Professionell installierte Systeme erreichen häufig über 20 Jahre Nutzungsdauer.
Fördermöglichkeiten
Bundesweite und regionale Programme bieten Tilgungszuschüsse oder zinsgünstige Kredite. Voraussetzung sind meist die Erfüllung bestimmter Effizienzklassen und der Einsatz von Kältemitteln mit niedrigem GWP-Wert.
Ökologische Bilanz
Im Vergleich zu fossilen Heizsystemen reduzieren Wärmepumpen die CO₂-Bilanz signifikant. Wird die Anlage mit Strom aus erneuerbaren Quellen betrieben, sinkt der ökologische Fußabdruck weiter ab.
Zukunftsperspektiven
Innovationen im Bereich Smart-Grid-Integration, Eisspeichertechnik und natürliche Kältemittel wie Propan oder CO₂ versprechen weitere Effizienzsteigerungen. Kombinierte Systeme aus Wärmepumpe und anderen regenerativen Erzeugern werden zunehmend zum Standard in modernen Gebäudekonzepten.
