Ein CD-Player ist ein faszinierendes Beispiel für die präzise Kombination von Mechanik, Optik und Elektronik. Die Funktionsweise scheint auf den ersten Blick simpel: Ein Laser tastet eine Scheibe ab und wandelt die darauf gespeicherten Informationen in hörbare Musik um. Doch hinter diesem Prozess verbergen sich komplexe technische Abläufe, die eine hohe Genauigkeit und zuverlässige Signalverarbeitung erfordern. Im Folgenden erfahren Sie detailliert, wie ein CD-Player aufgebaut ist, welche Komponenten eine Rolle spielen und welche technologischen Prinzipien das Abtasten, Decodieren und Wiedergeben von Audiodaten ermöglichen.
Grundlagen der CD-Technologie
Aufbau einer Compact Disc
Eine Compact Disc besteht aus einer dünnen Polycarbonat-Schicht, in die mithilfe eines Prägevorgangs winzige Vertiefungen – sogenannte Pits und Lands – eingearbeitet werden. Diese spiegeln die digitalen Daten wider, die beim Abspielen durch einen Laserstrahl gelesen werden. Die Disc ist mit einer reflektierenden Aluminiumschicht überzogen und schließlich durch eine Schutzschicht versiegelt.
Digitales Speichermedium Red Book
Das Format und die technischen Spezifikationen einer Audio-CD sind im Red Book definiert. Es legt die Samplingfrequenz von 44,1 kHz und eine Auflösung von 16 Bit pro Kanal fest. Dieses Standardisierungsdokument garantiert, dass verschiedene CD-Player weltweit kompatibel sind und den gleichen Klangstandard einhalten.

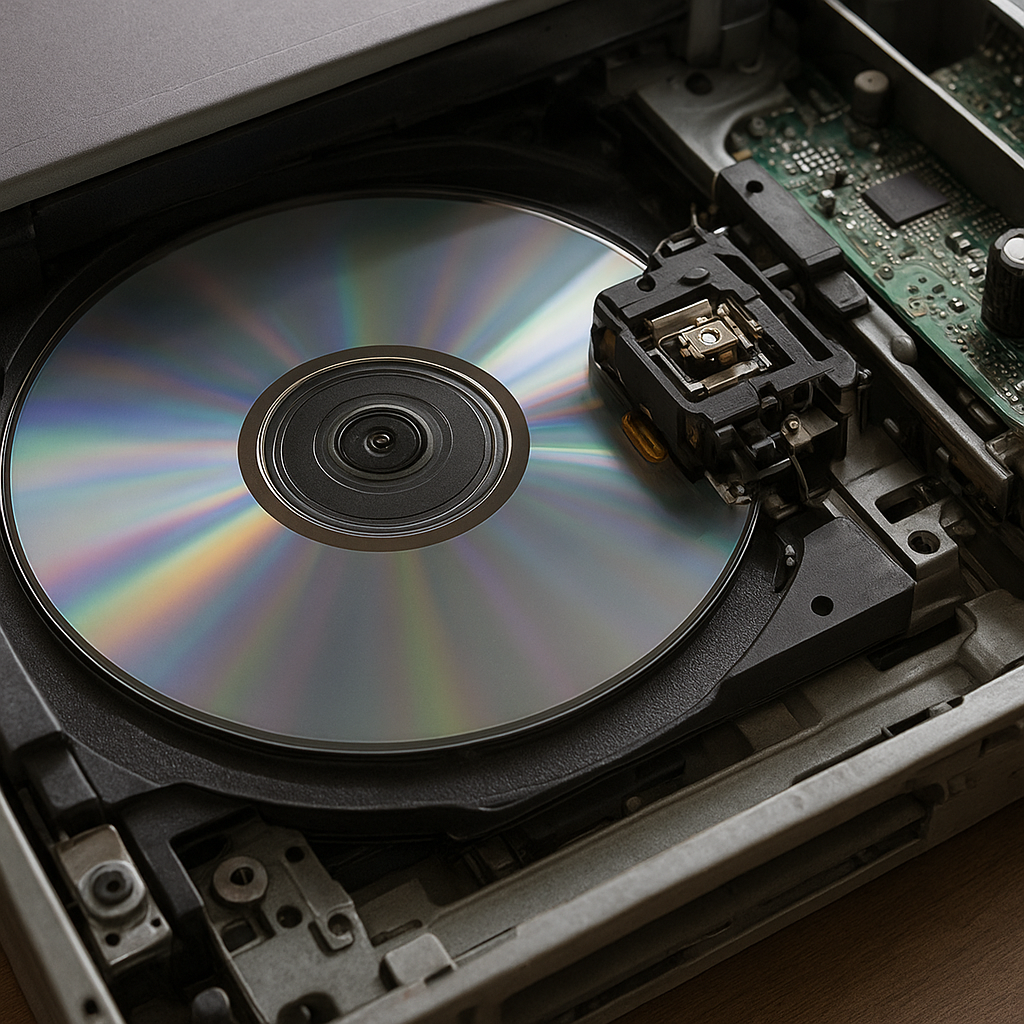

Aufbau und Mechanik eines CD-Players
Motor und Drehzahlregelung
Im Inneren des Players dreht sich die CD mit variabler Geschwindigkeit. Am Anfang einer Tonspur wird sie schneller rotiert und verlangsamt sich, je näher der Laser zur Mitte wandert. Mithilfe einer Servomechanik wird die Rotationsgeschwindigkeit konstant gehalten, sodass die lineare Geschwindigkeit des Abtastpunkts stets gleichbleibt.
Laser- und Optiksystem
Ein wesentlicher Bestandteil ist die Laserdiode, die einen fokussierten Lichtstrahl aussendet. Mittels einer komplexen Linsen- und Spiegelführung wird der Strahl auf die Unterseite der CD gerichtet. Reflektiert das Laserlicht von den Pits und Lands, wird es zum Photodetektor zurückgeführt, der die Lichtintensität in elektrische Signale umwandelt.
Spurfindung und Fokussierung
Der Laser sitzt auf einem beweglichen Schlitten, der die optische Einheit radial über die CD bewegt. Ein Feedback-Mechanismus überwacht die Fokussierung und die genaue Position auf der Spur. Sobald sich der Laser über dem gewünschten Datenbereich befindet, werden Abweichungen mithilfe kleiner Stellmotoren ausgeglichen, um die Lesegenauigkeit zu gewährleisten.
Optische Abtastung und Signalverarbeitung
Auslesen der Digitalsignale
Der Photodetektor generiert elektrische Impulse, die den Übergang von Pits zu Lands und umgekehrt repräsentieren. Diese Impulse entsprechen einer kodierten Folge von Nullen und Einsen, die in Eight-to-Fourteen-Modulation (EFM) aufbereitet sind, um die Lesesicherheit und Datendichte zu erhöhen.
Fehlerkorrekturverfahren
Schon kleine Kratzer oder Staubpartikel können das Signal stören. Um diese Störungen auszugleichen, kommen Fehlerkorrektur-Algorithmen wie CIRC (Cross-Interleaved Reed-Solomon Code) zum Einsatz. Dabei werden die Daten in redundante Blöcke aufgeteilt und bei der Wiedergabe verglichen. Fehlerhafte Abschnitte können so rekonstruiert oder interpoliert werden, um Unterbrechungen im Klang zu vermeiden.
Synchronisation und Timing
Ein exaktes Timing ist essenziell, um die Bits in der richtigen Reihenfolge zu verarbeiten. Die Spurwechsel und Rotationsschwankungen werden durch einen internen Quarzoszillator stabilisiert, sodass die Samplingfrequenz von 44,1 kHz konstant gehalten wird. Jitter, also Zeitabweichungen im Signal, muss minimiert werden, um eine unverfälschte Klangwiedergabe zu garantieren.
Digital-Analog-Wandlung und Klangqualität
Die Rolle des Digital-Analog-Wandlers
Nachdem die digitalen Daten fehlerfrei gelesen und synchronisiert wurden, übernimmt der Digital-Analog-Wandler (DAC) die Umwandlung in ein analoges Signal. Hochwertige DACs nutzen häufig Oversampling und spezielle Filter, um Alias-Effekte zu reduzieren und das Rauschverhalten zu verbessern.
Filterung und Verstärkung
Nach der Wandlung muss das Signal von hochfrequenten Restanteilen befreit werden. Analoge Tiefpassfilter glätten die Wellenform. Anschließend sorgt ein Verstärker dafür, dass das Signal die erforderliche Ausgangsspannung erreicht, um an Kopfhörer oder Verstärker weitergeleitet zu werden.
Einfluss mechanischer Vibrationsdämpfung
Mechanische Schwingungen können den Abtastvorgang stören. Daher sind im Gehäuse Dämpfungselemente und stoßfeste Aufhängungen integriert. Diese minimieren Erschütterungen, die durch Stampfen oder Transport entstehen können und tragen zur gleichbleibenden Klangqualität bei.
Erweiterte Funktionen und moderne Entwicklungen
Progressive Scan und Upsampling
Einige High-End-CD-Player bieten interne Upsampling-Filter, die die ursprüngliche Samplingfrequenz auf 96 kHz oder höher anheben. Dies kann die Wiedergabe insbesondere in Kombination mit hochwertigen DACs und digitalen Ausgängen verbessern.
Digitale Ausgänge und Integration
Während klassische CD-Player hauptsächlich über Cinch-Buchsen verfügen, bieten moderne Geräte USB-, Toslink- oder AES/EBU-Schnittstellen an. Damit lassen sich die digitalen Daten an externe DACs oder Audio-Interfaces weitergeben, was in High-Fidelity-Systemen zu noch besserer Klangqualität führen kann.
Zukunft der physischen Tonträger
Obwohl Streaming und digitale Downloads den Musikmarkt dominieren, hält die CD-Technologie durch Sammler und Audiophile weiterhin eine treue Fangemeinde. Die physische Unabhängigkeit von Internetzugang und Lizenzsystemen sowie die Standardisierung durch das Red Book sichern der CD eine einzigartige Stellung im Audiobereich.
